Nieuw – TB20 SSI encoder interface

“Synchronous Serial Interface” (SSI) is een standaard die het mogelijk maakt om absolute posities te ontsluiten vanuit lineaire of hoek positie sensoren.

Hardwarematig worden de modules geïmplementeerd als point-to-point verbinding volgens de RS-422 standaard.
Bovendien zijn er, om aardlussen te voorkomen, optocouplers gebruikt om een volledige elektrische isolatie te bereiken.
Een hoge storingsongevoeligheid wordt verzekerd doordat de klok en de datasignalen worden verzonden over twister pair kabels met synchrone en symmetrische transmissie.

Resultaat van deze techniek is een hoge betrouwbaarheid en robuustheid, waardoor deze modules ideaal inzetbaar zijn in een industriële omgeving.

de TB20 SSI encoder interface maakt het mogelijk om een SSI encoder met een transmissie snelheid tot 2MHz te verbinden.
En omdat het aantal data bits ook instelbaar is, biedt de module de maximale flexibiliteit met betrekking tot encoder resoluties.

De data kan binair of in Gray code weergeven worden, en kan worden genormaliseerd zodat alleen de positie-relevante bits worden overgedragen.
Optioneel kan met een parity bit de data integriteit worden gecontroleerd.
Ook is het mogelijk om met de module speciale bits te versturen, die gebruikt kunnen worden in sommige sensoren om bijvoorbeeld signaal errors aan de master door te geven.

Een digitale 24V input kan worden geconfigureerd als “latch” functie. Hierdoor kunnen de encoder waardes behouden blijven bij het ontstaan van fouten.
2 configureerbare vergelijkingswaarden maken het mogelijk om eenvoudig posities te detecteren in het PLC programma.
Als toevoeging op de encoder waarde, wordt ook alle relevante encoder interface informatie beschikbaar gesteld voor de PLC.

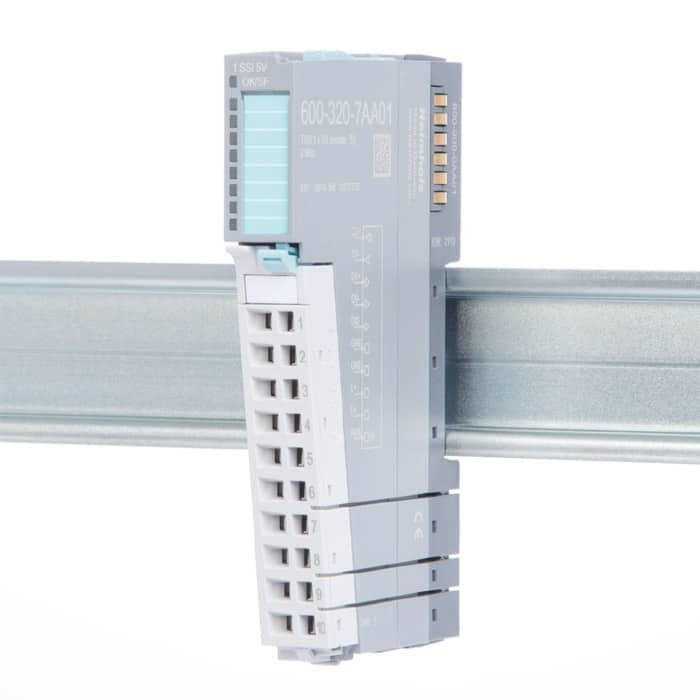

Functie module – 1x SSI encoder interface

Eigenschappen

  • Accommodates an absolute encoder as per RS-422
  • Supports 13 to 31 data bits
  • Single-turn and multi-turn
  • Encoder value normalization
  • (the encoder value will only contain position-relevant bits)
  • Direction indicator
  • Direction reversal
  • Internal Gray-binary conversion
  • Supports transmission rates of up to 2 MHz
  • Encoder value parity check
  • Re-transmission
  • Digital 24 V “latch function” input for freezing the current encoder value
  • Comparator function with loadable reference values, configurable depending on the direction of rotation
  • 24 V encoder supply
